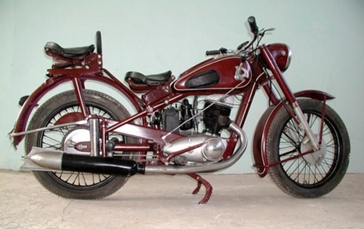

ИЖ – 49
Более совершенная модель «Иж-49 была создана в 1951году. За счет применения передней вилки телескопического типа, задней подвески с гидравлическими амортизаторами и других усовершенствований повысилась комфортабельность езды и надежность в эксплуатации, улучшилась проходимость мотоцикла в плохих дорожных условиях. Это была первая модель ижевских мотоциклов с боковым прицепом, производство которой организовали в Вятских Полянах. Без остановки производства был осуществлен переход на массовый выпуск мотоциклов «Иж-49», завоевавший всеобщую популярность у населения нашей страны и открывший дорогу на зарубежные рынки. Выпущено 507603 мотоцикла. Выпускался с 1951 по 1958 года.
Иж-49 — дорожный мотоцикл среднего класса, предназначенный для езды по дорогам с разным покрытием в одиночку или с пассажиром. Выпускался Ижевским машиностроительным заводом с 1951 по 1956 год. Кроме мотоциклов-одиночек, опытной партией выпускались машины с боковыми колясками.
История
После Великой Отечественной войны из Германии в счет репараций было вывезено оборудование завода DKW, Ижевский завод получил в своё распоряжение станки. В 1946 году под контролем приглашённого главного конструктора DKW Германа Вебера и других инженеров с DKW был начат выпуск мотоцикла Иж-350, на базе немецкого мотоцикла DKW NZ 350. В1951 году без остановки производства был осуществлён переход на массовый выпуск мотоциклов «Иж-49», который завоевал большую любовь у населения. За счет применения передней вилки телескопического типа, задней подвески с гидравлическими амортизаторами и других усовершенствований повысилась комфортабельность езды, улучшилась проходимость мотоцикла в плохих дорожных условиях. В 1956 году выпуск Иж-49 был прекращён, так как появилась новая модель — Иж-56. Всего было построено 507 603 мотоциклов Иж-49.
Конструкция
На мотоцикле установлен одноцилиндровый, двухтактный двигатель воздушного охлаждения с возвратно-петлевой двухструйной продувкой, с приготовлением рабочей смеси в карбюраторе и воспламенением ее в цилиндре от электрической искры. Коленчатый вал — сборный, прессованный. Картер — блочного типа. В передней части находится кривошипная камера, в задней размещена коробка передач. Картер состоит из двух половин с разъемом по средней продольной плоскости. Педаль ножного переключения передач и педаль кикстартера расположены с левой стороны картера коробки передач.
Переднее колесо вместе с тормозом, приводным редуктором спидометра и грязевой щиток крепятся к подвижной части телескопической вилки. На вилке укреплена фара, в корпусе которой вмонтирован спидометр, соединенный гибким валом с редуктором. Руль мотоцикла закреплен в кронштейнах верхнего мостика телескопической вилки, поворачивающейся на 35° в обе стороны. При этом руль может быть закреплен в удобном для водителя положении.
С правой стороны бензобака закреплен сектор рычага ручного переключения передач. При переключении передач педалью, рычаг перемещается в положение, соответствующее включенной передаче.
Малый вес неподрессоренной части и мало меняющийся вылет дают очень хорошую устойчивость и управляемость мотоциклу. Заднее колесо закреплено в вилке поперечной жесткости, которая эластично подвешена к раме на пружинно-гидравлических элементах. Колеса — легкосъемные, невзаимозаменяемые.
Техническая характеристика
- Габаритная длина 2120 мм.
- Габаритная ширина 770 мм.
- Габаритная высота 980 мм.
- Клиренс 140 мм.
- Сухой вес мотоцикла с задним седлом 150 кг.
- Максимальная скорость 90 км/час.
- Ёмкость топливного бака 14 л.
- Запас хода по шоссе 160—180 км.
- Расход топлива по шоссе не более 4,5 литра на 100 км.
- Топливо: Бензин с автолом 10—18 в пропорции 25 : 1
- Преодолеваемый брод 300 мм.
- Двигатель
- Ход поршня 85 мм
- Диаметр цилиндра 72 мм
- Число цилиндров 1
- Рабочий объем цилиндра 346 см3
- Степень сжатия 5,8
- Максимальная мощность 11,5 л. с. при 4000 об/мин.
- Охлаждение воздушное
- Система смазки совместная с топливом
- Тип карбюратора К-28
- Сцепление многодисковое, в масляной ванне
- Коробка передач четырехступенчатая, двухходовая.
- Передача от коробки на заднее колесо роликовая цепь, передаточное число—2,33.
- Рама — штампованная, сварная.
- Передняя вилка пружинная телескопического типа с гидравлическими амортизаторами.
- Задняя подвеска пружинная с гидравлическими амортизаторами
- Тип тормозов колодочные
- Тип колес легкосъемные, с тангентнорасположенными спицами.
- Размер шин 3,25-19"
